读码器在产线上见过太多“假装没问题”的条码。

一条印歪的、褪色的、带污点的条码，今天扫码枪勉强能过，明天可能就过不去了——等它彻底扫不出来的时候，停线、退货、合规处罚已经排着队来了。

而工件上那些金属刻字、标签文字、塑料压印，读码器更是只能干瞪眼：这不是条码，是“超纲题”。

哈皮实验室把两件事合成了一套产线方案：

• 固定式 OCR-V2 —— 让 Brady IPS 固定式读码器不只会读条码，更会“看懂”字符；
• 条码评级引擎 —— 让每一次扫码，顺手把条码质量也打个分。

一次扫描，内容 + 质量同时到手。质量下滑还在“能扫”的阶段，就被揪出来。

一、产线的两难：字符读不懂，质量看不出

😫 难一：字符识别——读码器的“超纲题”

Brady IPS 固定式读码器读条码是本职，又快又稳。但产线上大量信息根本不在条码里：

• 金属件上的激光雕刻序列号
• 标签上的批次号、日期、型号文字
• 塑料件上的注塑/压印字符

这些字符没有编码规则可解，读码器只能“看见”，不能“看懂”。传统解法要么换带 OCR 的重型设备，要么上大模型——前者被出厂硬件焊死，后者在现场根本跑不动。

😫 难二：条码质量——“能扫”不等于“合格”

扫码通过 ≠ 条码健康。碳带老化、打印头磨损、标签受潮、运输刮蹭，都会让条码质量悄悄下滑：

• 今天是 A 级好码，下周可能已经 C 级勉强可读
• 等扫码开始偶发失败，往往已经影响产线节拍
• 医疗 UDI、汽车 IATF 等行业，质量不达标直接是合规问题

质量下滑是渐变过程，肉眼抽检根本看不出来。 等它爆发时，损失已经发生。

二、方案总览：Brady IPS 固定式 × 哈皮软件，三位一体

这套方案不是“买软件装电脑”，而是与 Brady IPS 固定式读码器深度结合的整体方案——设备负责高速采集，哈皮软件负责把设备性能彻底释放：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

光电传感器 ──IO 触发──▶ Brady IPS 固定式读码器 (HF700/HF71X/HF81X)
      │
      │
      ▼
┌───────────────────────────────────┐
│        哈皮 vision-server          │
│         有界队列(突发吸收)   │
│      ├─▶ ① OCR 识别通道 ── 内容    │
│      │   模板 ROI 定位 + 正则提取    │
│      └─▶ ② 条码评级通道 ── 质量 A~F │
│      ISO 15416 / 15415 / 29158评级 │
└───────────────┬───────────────────┘
      ▼
 记录入库（条码 + 内容 + 评级 + 图片）
      ▼
 大屏生产展示 / 后台焦点录入 / 追溯导出

为什么说“把固定式性能充分发挥”？

Brady IPS 固定式读码器的看家本领是快：光电 IO 触发，节拍稳定，一秒可处理多张（1 秒 N 张，N 取决于触发节拍与工位数量）。但传统上，它的能力边界就是“读条码”。

哈皮这套软件做的事，是给这台“快枪手”配上不拖后腿的大脑：

• 吞吐跟得上设备：FTP 收图 → 内存队列 → 并行解析，单张全流程最快 ~90-300ms，软件永远跑在设备节拍前面，N 张的吞吐上限由固定式性能决定，软件不成为瓶颈
• 采集链路零浪费：设备拍照后 FTP 直推内存队列，不落盘、不等待，拍一张处理一张
• 条码零成本获取：文件名自带条码（{条码}-{时间戳}-OK/NG），连 OCR 都省了——读码器读到的条码直接成为记录字段
• 能力向上延伸：读码器读条码，OCR 读字符，评级验质量——一台固定式设备，干出三类工位的活

三、OCR 识别：读得懂字符（固定式版的“看懂”能力）

3.1 产线级取图链路

固定式与扫描枪最大的不同，是全自动、无人操作：

• 光电传感器 IO 触发 → 读码器自动拍照 → FTP 推图，全程无人干预
• 突发吸收：产线来料不均匀？有界队列吸收突发，满则丢最旧，绝不阻塞设备
• 旋转补偿：读码器安装角度任意，软件侧 0/90/180/270 实时补偿

3.2 双通道识别引擎

全链路本地运算，零网络依赖，数据不出厂。

3.3 特征模板 ROI：让软件自己“找位置”

• 样本图框选目标区域（序列号区/日期区/奖项区…可多个）→ ORB 特征学习 → 存模板
• 作业时自动定位 ROI → 只识别框里的内容：又快又干净
• 工件放歪了？ORB + 单应矩阵自动找回，误差 2~9 像素
• 三级降级保底：模板匹配失败 → 特征匹配 → 整图兜底，产线不断线

3.4 正则规则：只“认该认的字”

换场景 = 一次配置，不是一场开发：客户换产品版式 → 重框 ROI + 换套正则 → 上线。代码零改动，这正是 OCR-V2 通用化的底气。

四、条码评级：分得清好坏（本篇灵魂 ⭐）

扫码的同时，图像自动送入评级通道——内容识别和质量管理，同一次扫描完成。

4.1 国际标准打分法

04.0 分制 → AF 等级，整体等级 = 最差参数（短板效应）：

4.2 哈皮自研评级引擎

• C++ 核心引擎：单图评级 < 100ms，跟得上产线节拍
• 双引擎解码：zxing 失败 → zbar 兜底（自动放大），识别率更高
• 自研二维参数：FPD（固定图案损伤）/ GNU（网格不一致性）/ ANU（轴向不一致性）/ UEC（未用纠错容量）——开源社区少有完整实现，哈皮全部自研落地

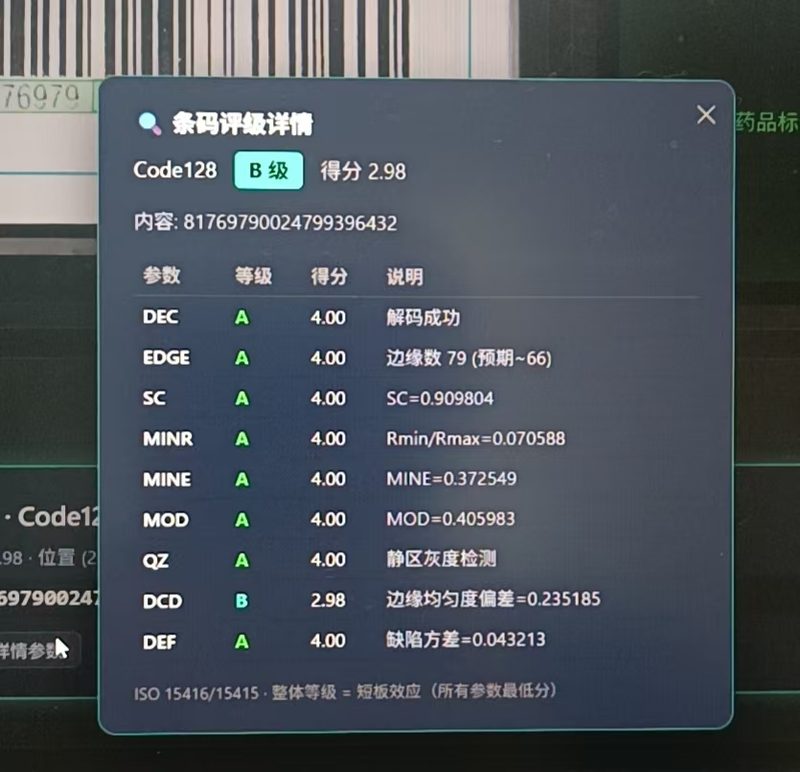

• 可视化报告：定位框 / 扫描线 / 模块网格覆盖，问题一目了然

4.3 与固定式流程深度融合

条码评级不是独立小工具，而是长在收图流程里：

• 固定式推图 → 解码评级自动触发，无需人工操作
• 评级结果随记录入库：条码 + OCR 内容 + 质量等级 + 原图，一条记录全齐
• 大屏呼吸灯：OK 绿光 / 差码提示，五米外看得清
• 打印参数劣化趋势一目了然 → 在客户发现之前解决问题

五、后台模式：结果直接进 ERP/Excel

识别 + 评级之后，数据怎么用？直接打进你正在用的系统：

• ⌨️ 焦点录入：模拟键盘，结果自动输入 Excel / ERP / 内部系统（支持中文、Tab 跳格、自动回车、前缀后缀）
• 🗂️ 数据闭环：记录自动入库，Excel 一键导出，全程可追溯

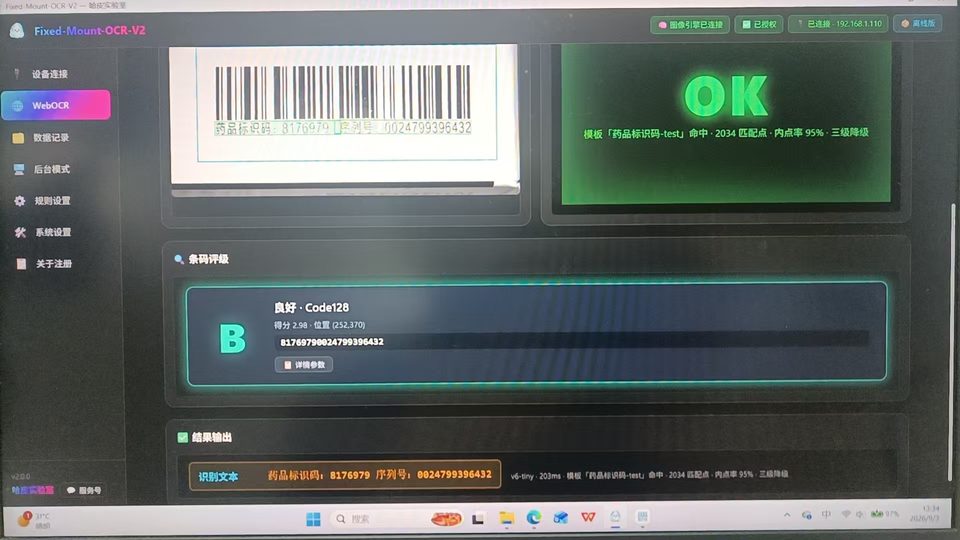

• 🖥️ 场景分离：WebOCR 生产大屏展示 + 后台焦点录入，两种模式按需切换、互不干扰

1
2

光电触发 → 固定式扫码 → 自动识别 + 评级 → 数据“唰”地进表格
         ↑ 全程无感，跟扫条码一样快

六、30 秒体验

但“参考级”绝不是“没用级”：

• 产线初筛：送专业验证仪之前，先筛掉明显烂码，省下 90% 送检量
• 趋势监控：每天抽检，质量下滑提前发现，换碳带/调参数在客户发现之前
• 问题诊断：报告告诉你“哪一项”差——对比度？静区？污点？直接定位病因

想试试？

你需要准备：

1. 一台 Brady IPS 固定式读码器（HF700/HF71X/HF81X，光电传感器触发）
2. 一台工控机/电脑（无 GPU 也可）
3. 哈皮软件部署 → 框 ROI → 配规则 → 开启后台模式

💬 如需方案咨询、产品试用、现场集成，请联系哈皮实验室。

哈皮实验室 · 让设备调试简单到离谱
读得懂字符，分得清好坏——质量下滑，无处可藏
🌐 www.happylab.me
